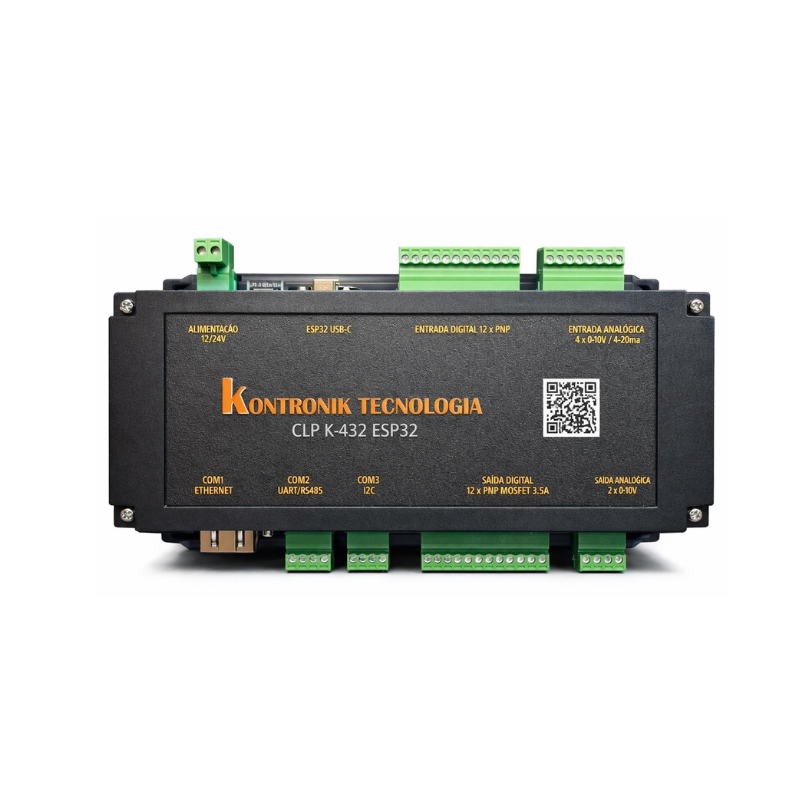

CLP K-432 ESP32 | ESP32-WROOM-32D 30P | USB-C | PNP | E2-24C128 | V.1.2

Descrição

CLP K-432 ESP32 | ESP32-WROOM-32D 30P | USB-C | PNP | E2-24C128 | V.1.2

O CLP K-432 ESP32 V.1.2 / ESP32-WROOM-32D 30P – PNP, FOI DESENVOLVIDO EXCLUSIVAMENTE PARA A PLACA ESP32-WROOM-32D 30P.

FÁCIL DE PROGRAMAR, POIS PODE SER UTILIZADA QUALQUER IDE QUE ATENDA O ESP32WROOM-32D 30P, EXEMPLOS MAIS UTILIZADOS:

IDE ESPRESSIF, IDE ARDUINO, VS CODE, OPENPLC, OUTSEAL PLC, LDMICRO ETC…

O CLP K-432 / ESP32-WROOM-32D CONTEMPLA:

CLP K-432 COM CASE E ESP32-WROOM-32D – 30P USB C, PROGRAMA DE TESTE E VALIDAÇÃO ELETRÔNICA

ENTRADA DE ALIMENTAÇÃO 12-24Vcc

FONTE CHAVEADA INTERNA COM PROTEÇÃO E 5Vcc 2.000mA (:) 2A

01 MEMÓRIA EEPROM 24C128, ESP32 = 100.000 CICLOS, EEPROM 24C128 = 1000.000 CICLOS

12 ENTRADAS DIGITAIS, 12-24Vcc PNP

04 ENTRADAS ANALÓGICAS DE 0 A 10Vcc OU 4 A 20mA, SELECIONADAS POR STRAPS

12 SAÍDAS DIGITAIS A MOSFET, 12-24Vcc PNP E CORRENTE MÁXIMA 3,5A 02 SAÍDAS ANALÓGICAS, 0 A 10Vcc

01 PORTA DE COMUNICAÇÃO I2C 5Vcc

01 PORTA DE COMUNICAÇÃO SERIAL UART OU RS485, SELECIONADAS POR STRAPS

01 PORTA DE COMUNICAÇÃO ETHERNET

CAIXA MOLDADA COM ENCAIXE PARA TRILHO DIN

DIMENSÕES: L = 200mm C = 110mm A = 55mm



CLP K-432 ESP32 | ESP32-WROOM-32D 30P | USB-C | PNP | E2-24C128 | V.1.2

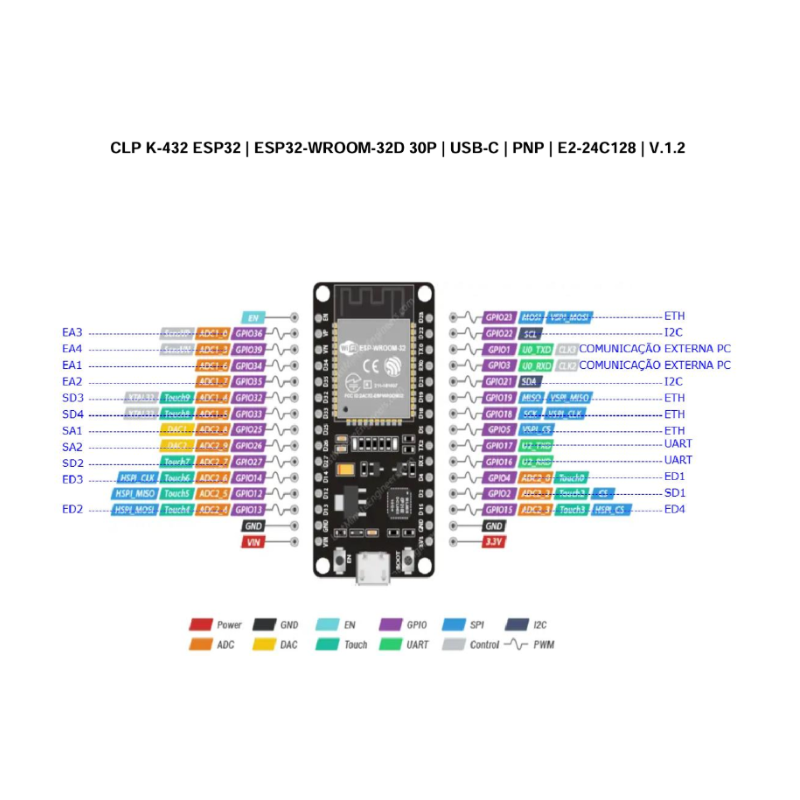

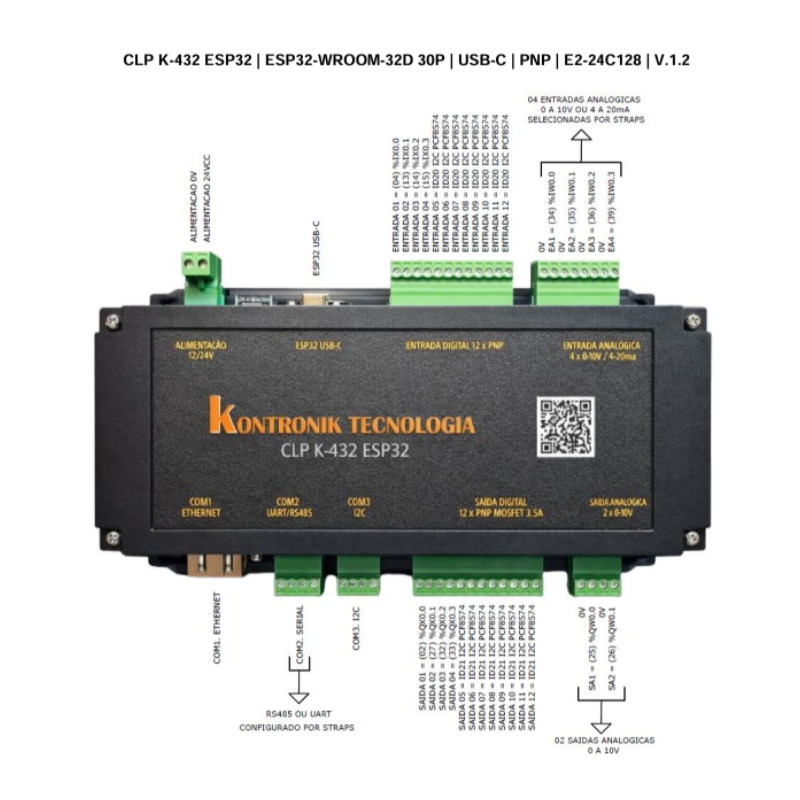

Memória de Hardware: CLP K-432 Kontronik



 Comunicação:

o Ethernet (W5500): CS:5, SCK:18, MISO:19, MOSI:23.

o Serial RS485 (Scanner): RX:16, TX:17.

o Comunicação I2C: GPIO 21:SDA, 22:SCL.



 Memória externa:

o EEPROM 24C128 I2C (0x50): 1000.000 de ciclos.



 Entradas:

o Digitais Físicas (1-4): GPIO 4, 13, 14, 15.

o Expansão I2C PCF8574 (0x20): Entradas 5 a 12.

o Analógicas (AIN): GPIO 34, 35, 36, 39.



 Saídas:

o Digitais Físicas (1-4): GPIO 2, 27, 32, 33.

o Expansão I2C PCF8574 (0x21): Saídas 5 a 12.

o Analógicas (PWM/LEDC): GPIO 25 e 26.



 Rede Padrão: IP 192.168.1.2 | GW 192.168.1.1 | Mask 255.255.255.0.

Garantia do Fabricante.
